Temp. | # Hilos | Calibre: AWG o MCM | Color | ||
---|---|---|---|---|---|
THHN 600V Sólido ![]() |
Instalación de interiores uso residencial | 90°C | 1 (clase A) |
14 12 10 |
![]() |
THHN 600V ![]() |
Instalaciones interiores de tipo residencial, comercial e industrial. Acometidas, tableros de control, resistente a hidrocarburos | 90°C | 7 hasta 37 (clase B) |
14 8 250 12 6 350 10 4 500 2 1/0 2/0 4/0 |
![]() |

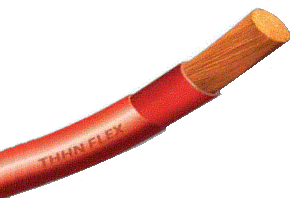

THHN FLEX 600V ![]() |
16 hasta 1271 (clase I) |
||||
DESNUDO (COBRE)![]() |
Conductores para sistemas de puesta a tierra. Comerciales e industriales | 90°C | 7 hasta 37 (clase B) |
8 6 4 2 1/0 2/0 4/0 | |
TTU (XLPE) 2000V ![]() |
Instalaciones industriales interiores, exteriores y enterrado directo | 90°C | 7 hasta 37 (clase B) |
14 12 10 8 6 4 2 1/0 2/0 4/0 250 350 500 |
![]() |
INSTALACÓN 600V GPT ![]() |
Conexión de tableros de control, equipos móviles y uso automotriz | 90°C | 10 hasta 65 (clase J) |
14 12 10 | ![]() |
GEMELO 300V ![]() |
Conexión de lámparas, extensiones portátiles y aparatos electrodomésticos de uso temporal | 60°C | Multifilar | 18 16 14 12 10 | ![]() |
CONCÉNTRICO 600V ![]() |
Conexión de equipos y aparatos livianos de baja potencia, extensiones industriales. Aislamiento PVC/NYLON | 90°C | 10 hasta 65 (clase J) |
bipolar, tripolar, tetrapolar. 18awg hasta 10awg | ![]() |
BATERÍA 600V ![]() |
Para encendido de motores de vehículos, como alternativa para aparatos de soldadura de arco y en equipos DC en general | 75°C | 133 hasta 259 (clase K) |
8 6 4 2 1/0 2/0 | ![]() |

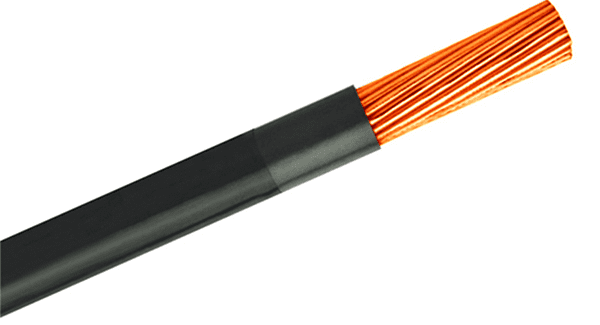

SUPERFLEX XLPE 1000V ![]() |
Cable extra flexible para aplicaciones industriales por ductos, tuberías, enterramiento e inmersión directa | 90°C | 16 hasta 1813 (clase J) |
14 12 10 8 6 4 2 1/0 2/0 4/0 250 350 500 |
![]() |

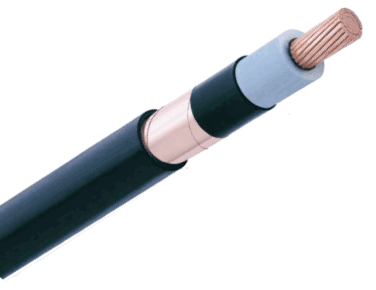

XAT 5-15 25-35-69KV XLPE-EPR ![]() |
Cable de media y alta tensión para acometidas de 5hasta 69kv a subestaciones | NA | 7 hasta 37 (clase J) |
2 hasta 500mcm | ![]() |
COMUNICACIONES - MULTIPAR ![]() |
Instalaciones telefónicas para interiores, porteros eléctricos, alarmas residenciales, citofonía. Categoría 3. | NA | 2, 3, 6, 10, 12, 25, 50 pares | 24 | ![]() |
DATOS - UTP ![]() |
Instalaciones en redes de datos cetificados tipo UTP, FTP, Outdoor, Cat 5e, Cat 6, Cat 6A | NA | 4 pares | 23 24 |
![]() |
VIDEO - COAXIAL RG-6 ![]() |
Instalaciones de televisión y CCTV por cable para interiores y exteriores | NA | coaxial blindado y malla al 60% 75ohm | 18 | ![]() |

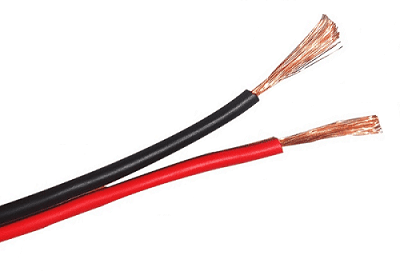

AUDIO ![]() |
Instalaciones de audio y música ambiental | NA | 1 PAR | 18 | ![]() |
